세계의 현역 잠수함

(스압) 세계의 현역 잠수함 part 1

작성일: 2019-02-20 13:27:07

---

오하이오(Ohio)급



형식 – 전략핵잠수함(SSBN)/유도미사일잠수함(SSGN)

수중배수량 – 18750톤

승조원 – 155명

추진방식 – 핵추진 (예비용 디젤발전기도 갖춤)

수중 최고속력 - 25노트

항속거리 – 무제한

탐색장비 – AN/BQQ-6 수동 탐색소나 (AN/BQQ-10로 교체 개량 중), AN/BQR-23 견인소나 (AN/TB-29A로 교체 개량 중), AN/BQR-19 해저지형회피 소나, BPS-15A 대수상레이더

무장 – 533mm 어뢰발사관 4문 (Mk.48 Mod 6/7중어뢰, 하푼 대함미사일 탑재), 트라이던트 ll 대륙간 탄도미사일 발사기 24기(SSBN)/7연장 토마호크 순항미사일 발사기 22기(SSGN)



건조국 – 미국

초도함 취역 – 1981년

총 건조수 – 18척

운용국 – 미국 (SSBN 14척, SSGN 4척)

로스앤젤레스(Los Angeles)급



형식 – 공격잠수함 (SSN)

수중배수량 – 6920톤

승조원 – 130명

추진방식 – 핵추진

수중 최고속력 - 33노트

항속거리 – 무제한

탐색장비 – AN/BQQ-5D/E수동 탐색소나 (AN/BQQ-10로 교체개량 중), AN/BQS-15 해저지형회피 소나, AN/TB-29A 견인소나, AN/TB-34 견인소나, BPS-15A 대수상레이더

무장 – 533mm 어뢰발사관 4문 (Mk.48 Mod 6/7중어뢰, 하푼 대함미사일, 토마호크 순항미사일, Mk.67/Mk.60 기뢰 탑재), 토마호크 순항미사일 VLS 12기 (플라이트 ll부터)



건조국 – 미국

초도함 취역 – 1976년

총 건조수 – 62척

운용국 – 미국 (32척)

버지니아(Virginia)급



형식 – 공격잠수함 (SSN)

수중배수량 – 7900톤

승조원 – 135명

추진방식 – 핵추진

수중 최고속력 – 25+ 노트 (실제로 30노트 이상이란 것이 정설)

항속거리 – 무제한

탐색장비 – AN/BQQ-10 수동/능동 탐색소나, AN/BQG-5A 수동 측면탐색소나, AN/TB-34 견인소나, AN/TB-29 견인소나, AN/BPS-16 대수상레이더

무장 – 533mm 어뢰발사관 4문 (Mk.48 Mod 7중어뢰, 하푼 대함미사일 탑재), 토마호크 순항미사일 VLS 12기 (블록 I/II)/ VPM 수직발사기 2기 (토마호크 순항미사일 12기 탑재) (블록 III-V)



건조국 – 미국

초도함 취역 – 2004년

총건조수 – 18척, 8척 건조중

운용국 – 미국 (17척, 1척 진수, 총 66척 취역예정)

씨울프 (Seawolf)급



형식 – 공격잠수함 (SSN)

수중배수량 – 9140톤 (3번함 지미카터호는 12100톤)

승조원 – 140명

추진방식 – 핵추진

수중 최고속력 - 35노트

항속거리 – 무제한

탐색장비 – AN/BQQ-10 수동/능동 탐색소나, AN/BQG-5A 수동 측면탐색소나, AN/BQS-24 해저지형회피 소나, AN/TB-34 견인소나, AN/TB-29 견인소나, AN/BPS-16 대수상/항법레이더

무장 – 533mm 어뢰발사관 8문 (Mk.48 Mod 6/7중어뢰, 하푼 대함미사일, 토마호크 순항미사일 탑재)



건조국 – 미국

초도함 취역 – 1997년

총건조수 – 3척

운용국 – 미국 (3척)



밴가드 (Vanguard)급



형식 – 전략핵잠수함(SSBN)

수중배수량 – 15900톤

승조원 – 135명

추진방식 – 핵추진 (예비용 디젤발전기도 갖춤)

수중 최고속력 – 25+노트

항속거리 – 무제한

탐색장비 – Type 2043 수동/능동 탐색소나, Type 2082 거리측정소나, Type 2044 견인소나, Type 1007 항법레이더

무장 – 533mm 어뢰발사관 4문 (스피어피쉬 중어뢰 탑재), 트라이던트 ll D5 대륙간 탄도미사일 발사기 16기



건조국 – 영국

초도함 취역 – 1993년

총 건조수 – 4척

운용국 – 영국 (4척)



아스튜트 (Astute)급



형식 – 공격잠수함 (SSN)

수중배수량 – 7800톤

승조원 – 98명

추진방식 – 핵추진

수중 최고속력 - 30노트

항속거리 – 무제한

탐색장비 – Type 2079 수동/능동 탐색소나, Type 2082 거리측정소나, Type 2072 수동 측면탐색소나, Type 2077 해저지형회피소나, Type 2065 견인소나, Type 1007 대수상레이더

무장 – 533mm 어뢰발사관 6문 (스피어피쉬 중어뢰, 토마호크 순항미사일 탑재)



건조국 – 영국

초도함 취역 – 2010년

총건조수 – 4척, 3척 건조 중

운용국 – 영국 (3척, 1척 진수, 총 7척 취역예정)



트라팔가 (Trafalgar)급



형식 – 공격잠수함 (SSN)

수중배수량 – 5300톤

승조원 – 130명

추진방식 – 핵추진

수중 최고속력 – 30+노트

항속거리 – 무제한

탐색장비 – Type 2074 수동/능동 탐색소나, Type 2082 거리측정소나, Type 2072 수동 측면탐색소나, Type 2077 해저지형회피소나, Type 2065 견인소나, Type 1007 대수상레이더

무장 – 533mm 어뢰발사관 5문 (스피어피쉬 중어뢰, 토마호크 순항미사일 탑재)



건조국 – 영국

초도함 취역 – 1983년

총건조수 – 7척

운용국 – 영국 (3척)

빅토리아 (Victoria)급



형식 – 공격잠수함 (SS)

수중배수량 – 2450톤

승조원 – 48명

추진방식 – 디젤전기

수중 최고속력 – 20+ 노트

항속거리 – 15000km

탐색장비 – Type 2040 수동/능동 탐색소나, Type 2041 수동 측면탐색소나, Type 2046 견인소나, CANTASS 견인소나, Type 1007 대수상레이더

무장 – 533mm 어뢰발사관 6문 (Mk.48 Mod 4 중어뢰 탑재)



건조국 – 영국

초도함 취역 – 1990년, 2000년 재취역

총건조수 – 4척

운용국 – 캐나다

트리옴팡 (Triomphant)급



형식 – 전략핵잠수함(SSBN)

수중배수량 – 14340톤

승조원 – 121명

추진방식 – 핵추진 (예비용 디젤발전기도 갖춤)

수중 최고속력 – 25+노트

항속거리 – 무제한

탐색장비 – DMUX 80 소나 시스템 (수동/능동 탐색소나, 수동 측면탐색소나 포함), DSUV 61B 견인소나, DRUA 33C Calypso III 대수상레이더

무장 – 533mm 어뢰발사관 4문 (F17 중어뢰, 엑조세 대함미사일 탑재), M45/M51 대륙간 탄도미사일 발사기 16기



건조국 – 프랑스

초도함 취역 – 1997년

총 건조수 – 4척

운용국 – 프랑스 (4척)

바라쿠다/쉬프렌 (Barracuda/Suffren)급



형식 – 공격잠수함 (SSN)

수중배수량 – 5300톤

승조원 – 60명

추진방식 – 핵추진

수중 최고속력 – 25+노트

항속거리 – 무제한

탐색장비 – UMS 3000 소나 시스템, (수동/능동 탐색소나, 수동 측면탐색소나 포함), SEACLEAR 해저지형회피 소나, DRUA 33C Calypso III 대수상레이더

무장 – 533mm 어뢰발사관 4문 (F21 중어뢰, 엑조세 대함미사일, SCALP 순항미사일, FG29 탑재)



건조국 – 프랑스

초도함 취역 – 2019년 예정

총건조수 – 1척, 2척 건조 중

운용국 – 프랑스 (1척 진수, 총 6척 취역 예정)



루비 (Rubis)급



형식 – 공격잠수함 (SSN)

수중배수량 – 2600톤

승조원 – 70명

추진방식 – 핵추진

수중 최고속력 – 25+노트

항속거리 – 무제한

탐색장비 – DMUX 20 수동/능동 탐색소나, DUUX 2B 수동 측면탐색소나, DSUV 20 해저지형회피 소나, DSUV 62A 견인소나, Type 1007 대수상레이더

무장 – 533mm 어뢰발사관 4문 (F17 중어뢰, 엑조세 대함미사일 탑재)



건조국 – 프랑스

초도함 취역 – 1983년

총건조수 – 6척

운용국 – 프랑스 (6척)



스코르펜 (Scropene)급



형식 – 공격잠수함 (SS)

수중배수량 – 1570톤

승조원 – 32명

추진방식 – 디젤전기 AIP

수중 최고속력 – 20 노트

항속거리 – 12000km

탐색장비 – DMUX 20 수동/능동 탐색소나, DRUA 33C Calypso III 대수상레이더

무장 – 533mm 어뢰발사관 6문 (블랙샤크 중어뢰, 엑조세 대함미사일 탑재)



건조국 – 프랑스/스페인

초도함 취역 – 2005년

총건조수 – 4척

운용국 – 칠레 (2척), 말레이시아 (2척)

칼바리 (Kalvari)급



형식 – 공격잠수함 (SS)

수중배수량 – 1775톤

승조원 – 43명

추진방식 – 디젤전기 AIP

수중 최고속력 – 20 노트

항속거리 – 12000km

탐색장비 – DMUX 20 수동/능동 탐색소나, TRS 3110 Calypso IV 대수상레이더

무장 – 533mm 어뢰발사관 6문 (AEG-SUT 중어뢰, 엑조세 대함미사일 탑재)



건조국 – 프랑스/인도

초도함 취역 – 2017년

총건조수 – 3척, 3척 건조 중

운용국 – 인도 (1척, 2척 진수, 총 6척 취역예정)

리아추엘로 (Riachuelo)급 (스코르펜급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 2000톤

승조원 – 31명

추진방식 – 디젤전기 AIP

수중 최고속력 – 20 노트

항속거리 – 12000km

탐색장비 – DMUX 20 수동/자동 탐색소나, TRS 3110 Calypso IV 대수상레이더

무장 – 533mm 어뢰발사관 6문 (F21중어뢰, 엑조세 대함미사일 탑재)



건조국 – 프랑스/브라질

초도함 취역 – 2020년 예정

총건조수 – 1척, 1척 건조 중

운용국 – 브라질 (1척 진수, 총 4척 취역예정)

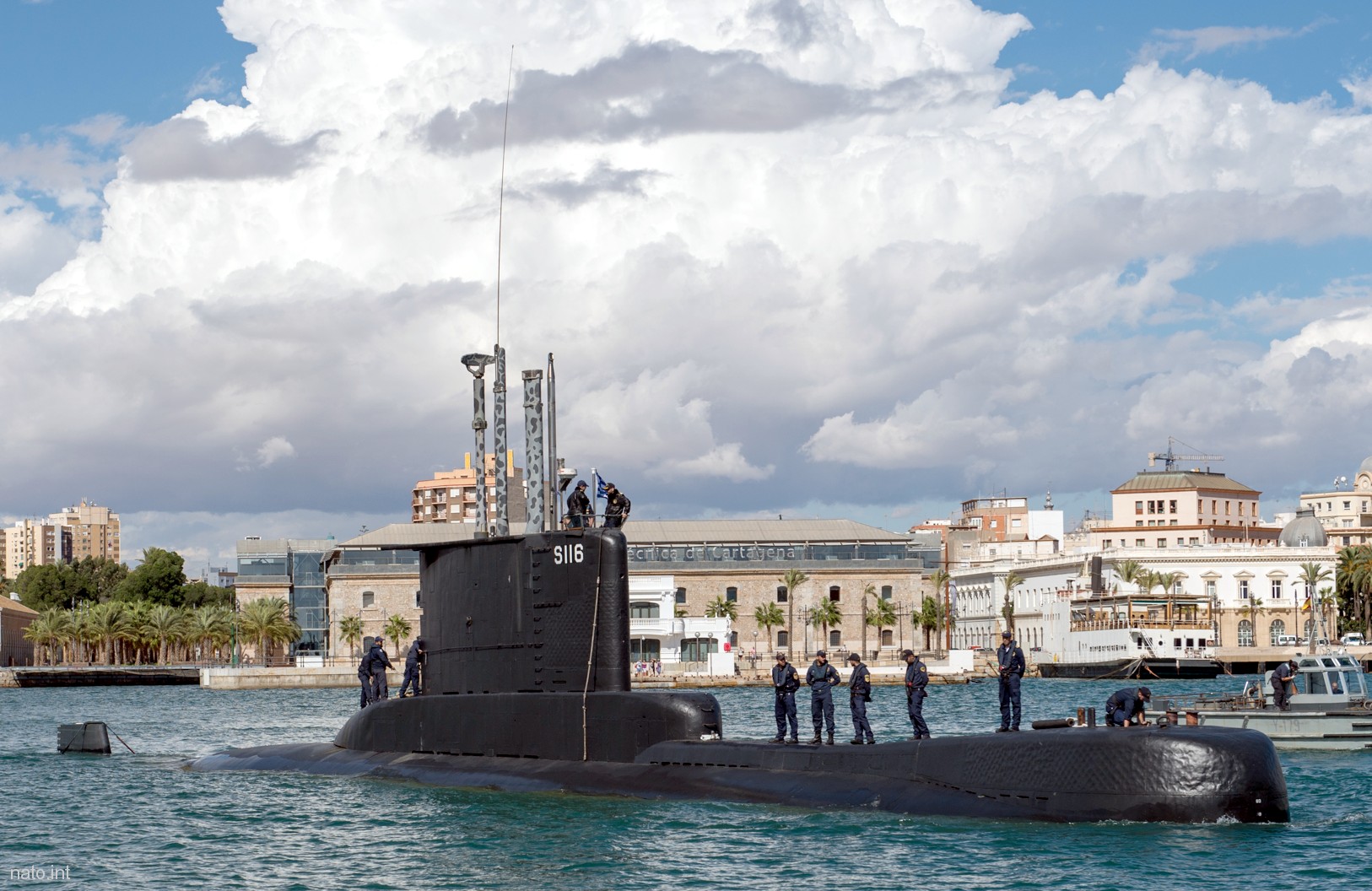

아고스타 (Agosta)급



형식 – 공격잠수함 (SS)

수중배수량 – 1760톤

승조원 – 41명

추진방식 – 디젤전기

수중 최고속력 – 20.5노트

항속거리 – 13700km

탐색장비 – DUUA 2B 수동 탐색소나, DUUA 1A 능동 탐색소나, Solarsub 견인소나, DRUA 33C Calypso III 대수상레이더

무장 – 533mm 어뢰발사관 4문 (L5/F17 중어뢰, 엑조세 대함미사일 탑재)



건조국 – 프랑스/스페인

초도함 취역 – 1977년

총건조수 – 10척

운용국 – 스페인 (3척), 파키스탄 (2척)

칼리드 (Khalid)급 (아고스타급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 2050톤

승조원 – 36명

추진방식 – 디젤전기 AIP

수중 최고속력 – 20.5노트

항속거리 – 13700km

탐색장비 – DMUX 20 수동/능동 탐색소나, DUUX 5 수동 측면탐색소나, DSUV 62 견인소나, DRUA 33C Calypso III 대수상레이더

무장 – 533mm 어뢰발사관 4문 (F17 중어뢰, 엑조세 대함미사일, Babur 순항미사일 탑재)



건조국 – 프랑스/파키스탄

초도함 취역 – 1999년

총건조수 – 3척

운용국 – 파키스탄 (3척)

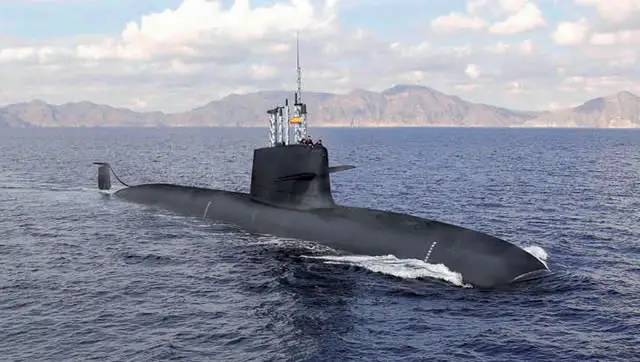

S-80급



형식 – 공격잠수함 (SS)

수중배수량 – 2400톤

승조원 – 32명

추진방식 – 바이오연료-전기 AIP

수중 최고속력 – 19노트

탐색장비 – EDO 소나 시스템, (수동/능동 탐색소나, 수동 측면탐색소나 포함), Solarsub 견인소나, ARIES-S 대수상레이더

무장 – 533mm 어뢰발사관 6문 (DM2A4 중어뢰, 하푼 대함미사일 탑재)



건조국 – 스페인

초도함 취역 – 2022년 예정

총건조수 – 4척 건조 중

운용국 – 스페인 (4척 도입 예정)

Type 212/토라도 (Torado) 급



형식 – 공격잠수함 (SS)

수중배수량 – 1830톤

승조원 – 27명

추진방식 – 디젤전기 AIP

수중 최고속력 – 20노트

항속거리 – 15000km

탐색장비 – DBQS-40 소나시스템 (수동/능동 탐색소나, 수동 측면탐색소나 포함), TAS 90 견인소나, FMS 52 해저지형회피 소나, Type 1007 대수상레이더

무장 – 533mm 어뢰발사관 6문 (DM2A4/블랙샤크 중어뢰, IDAS 대함미사일 탑재)



건조국 – 독일/이탈리아

초도함 취역 – 2005년

총건조수 – 10척

운용국 – 독일 (6척, 4척 추가 건조 예정), 이탈리아 (4척, 2척 추가 건조 계획)

돌핀 (Dolphin)급



형식 – 공격잠수함 (SS)

수중배수량 – 1900 톤(돌핀 1급)/ 2400톤 (돌핀 2급)

승조원 – 35명

추진방식 – 디젤전기 (돌핀 1급)/ 디젤전기 AIP (돌핀 2급)

수중 최고속력 – 20노트 (돌핀 1급)/ 25노트 (돌핀 2급)

항속거리 – 12800km

탐색장비 – DBQS-40 소나 시스템 (수동/능동 탐색소나, 수동 측면탐색소나 포함), MAS 90 해저지형회피 소나

무장 – 533mm 어뢰발사관 6문 DM2A3 중어뢰, 하푼 대함미사일 탑재), 650mm 어뢰발사관4문 (팝아이 터보 순항미사일, 기뢰등 탑재)



건조국 – 독일

초도함 취역 – 1999년

총건조수 – 6척 (돌핀 1급 3척, 돌핀 2급 3척)

운용국 – 이스라엘 (5척, 1척 인도예정)

울라 (Ula)급



형식 – 공격잠수함 (SS)

수중배수량 – 1150톤

승조원 – 21명

추진방식 – 디젤전기

수중 최고속력 – 23노트

항속거리 – 9300km

탐색장비 – DBQS-21N 수동/능동 탐색소나, Sintra 측면소나, Type 1007 항법레이더

무장 – 533mm 어뢰발사관 8문 (DM2A3 중어뢰 탑재)



건조국 – 독일

초도함 취역 – 1989년

총건조수 – 6척

운용국 – 노르웨이 (6척)

TR-1700급



형식 – 공격잠수함 (SS)

수중배수량 – 2260톤

승조원 – 26명

추진방식 – 디젤전기

수중 최고속력 – 25노트

항속거리 – 22000km

탐색장비 –  DSUV 22 수동/능동 탐색소나, DUUX 5 수동 측면탐색소나,  DRUA 22C Calypso III 대수상레이더

무장 – 533mm 어뢰발사관 6문 (SST-4 Mod 3 중어뢰 탑재)



건조국 – 독일

초도함 취역 – 1984년

총건조수 – 2척

운용국 – 아르헨니타 (1척, 다른 한척이 바로 2017년 실종됐다 발견된 ARA 산 후안)





글라브코스 (Glavkos)급 (Type 209-1100급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 1200톤

승조원 – 31명

추진방식 – 디젤전기

수중 최고속력 – 21.5노트

항속거리 – 20000km

탐색장비 – DBQS-21 수동/능동 탐색소나, PRS 3-15 수동 측면탐색소나, DRUA 22C Calypso III 대수상레이더

무장 – 533mm 어뢰발사관 8문 (SUT Mod 4 중어뢰, 하푼 대함미사일 탑재)



건조국 – 독일

초도함 취역 – 1971년

총건조수 – 4척

운용국 – 그리스 (3척)

Islay 급 (Type 209-1100급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 1200톤

승조원 – 31명

추진방식 – 디젤전기

수중 최고속력 – 21.5노트

항속거리 – 20000km

탐색장비 – CSU 3Z 수동 탐색소나, DUUX 2CN 견인소나, DRUA 22C Calypso III대수상레이더

무장 – 533mm 어뢰발사관 8문 (A.184 Mod 1 중어뢰 탑재)



건조국 – 독일

초도함 취역 – 1975년

총건조수 – 2척

운용국 – 페루 (2척)

살타 (Salta)급 (Type 209-1200급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 1285톤

승조원 – 33명

추진방식 – 디젤전기

수중 최고속력 – 21.5노트

항속거리 – 20000km

탐색장비 – CSU 3-2 수동 탐색소나, AN 407 능동 탐색소나, DUUX 2C 수동 측면탐색소나

무장 – 533mm 어뢰발사관 8문 (SST-4 Mod 1/ Mk.37 Mod 3중어뢰 탑재)



건조국 – 독일

초도함 취역 – 1974년

총건조수 – 2척

운용국 – 아르헨티나 (1척)

피하오 (Pijao)급 (Type 209-1200급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 1285톤

승조원 – 33명

추진방식 – 디젤전기

수중 최고속력 – 21.5노트

항속거리 – 20000km

탐색장비 – CSU 3-2 수동 탐색소나, AN 407 능동 탐색소나, PRS 3-4 수동 측면탐색소나, S 63B 대수상레이더

무장 – 533mm 어뢰발사관 8문 (SST-4 Mod 0중어뢰 탑재)



건조국 – 독일

초도함 취역 – 1975년

총건조수 – 2척

운용국 – 콜롬비아 (2척)



포세이돈 (Poseidon)급 (Type 209-1200급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 1285톤

승조원 – 33명

추진방식 – 디젤전기

수중 최고속력 – 21.5노트

항속거리 – 20000km

탐색장비 – CSU 3-4 수동/능동 탐색소나, DUUX 2C 수동 측면탐색소나

무장 – 533mm 어뢰발사관 8문 (SUT Mod 4중어뢰, 하푼 대함미사일 탑재)



건조국 – 독일

초도함 취역 – 1979년

총건조수 – 4척

운용국 – 그리스 (4척)

장보고급 (Type 209-1200급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 1285톤/1580톤 (수출형)

승조원 – 33명

추진방식 – 디젤전기

수중 최고속력 – 21.5노트

항속거리 – 20000km

탐색장비 – DBQS-21 수동/능동 탐색소나, DBQS-40 소나시스템 (수동/능동 탐색소나, 수동 측면탐색소나 포함) (수출형), PRS 3-15 수동 측면탐색소나, FMS 52 해저지형회피 소나

무장 – 533mm 어뢰발사관 8문 (백상어/SUT Mod 4 중어뢰, 하푼 대함미사일 탑재)



건조국 – 독일/대한민국

초도함 취역 – 1993년

총건조수 – 11척, 1척 건조 중

운용국 – 대한민국 (기본형 9척), 인도네시아 (수출형 2척, 1척 추가 도입예정)

앙가모스 (Angamos)급 (Type 209-1200급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 1285톤

승조원 – 33명

추진방식 – 디젤전기

수중 최고속력 – 21.5노트

항속거리 – 20000km

탐색장비 – DSUV-2H 수동 탐색소나, DUUA 2A 능동 탐색소나, DUUX 2C 수동 측면탐색소나, DRUA 33C Calypso III 대수상레이더

무장 – 533mm 어뢰발사관 8문 (A.184 Mod 1중어뢰 탑재)



건조국 – 독일

초도함 취역 – 1980년

총건조수 – 4척

운용국 – 페루 (4척)



아틸라이 (Atilay)급 (Type 209-1200급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 1285톤

승조원 – 33명

추진방식 – 디젤전기

수중 최고속력 – 21.5노트

항속거리 – 20000km

탐색장비 – CSU 3-2 수동 탐색소나, AN 407 능동 탐색소나, DUUX 2C 수동 측면탐색소나, S 63B 대수상레이더

무장 – 533mm 어뢰발사관 8문 (SST-4 Mod 0중어뢰 탑재)



건조국 – 독일

초도함 취역 – 1976년

총건조수 – 6척

운용국 – 터키 (4척)



Shyri 급 (Type 209-1300급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 1390톤

승조원 – 33명

추진방식 – 디젤전기

수중 최고속력 – 21.5노트

항속거리 – 20000km

탐색장비 – DMUX 20 수동/능동 탐색소나, DRUA 33 Calypso IV 대수상레이더

무장 – 533mm 어뢰발사관 8문 (블랙샤크 중어뢰 탑재)



건조국 – 독일

초도함 취역 – 1977년

총건조수 – 2척

운용국 – 에콰도르 (2척)



차크라 (Cakra)급 (Type 209-1300급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 1390톤

승조원 – 33명

추진방식 – 디젤전기

수중 최고속력 – 21.5노트

항속거리 – 20000km

탐색장비 – LOPAS 8300 수동 탐색소나

무장 – 533mm 어뢰발사관 8문 (SUT Mod 1 중어뢰 탑재)



건조국 – 독일

초도함 취역 – 1981년

총건조수 – 2척

운용국 – 인도네시아 (2척)



사발로 (Sabalo)급 (Type 209-1300급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 1390톤

승조원 – 33명

추진방식 – 디젤전기

수중 최고속력 – 21.5노트

항속거리 – 20000km

탐색장비 – DQBS-21 수동/능동 탐색소나, PRS 3-15 수동 측면탐색소나, DRUA 33C Calypso III 대수상레이더

무장 – 533mm 어뢰발사관 8문 (SST-4 Mod 0 중어뢰 탑재)



건조국 – 독일

초도함 취역 – 1976년

총건조수 – 2척

운용국 – 베네주엘라 (2척)



투피 (Tupi)급 (Type 209-1400급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 1580톤

승조원 – 30명

추진방식 – 디젤전기

수중 최고속력 – 22노트

항속거리 – 20000km

탐색장비 – DQBS-21 수동/능동 탐색소나, MAS 83 해저지형회피 소나, DRUA 33C Calypso III 대수상레이더

무장 – 533mm 어뢰발사관 8문 (Mk.48 Mod 6 중어뢰 탑재)



건조국 – 독일/브라질

초도함 취역 – 1989년

총건조수 – 5척

운용국 – 브라질 (5척)

S41급 (Type 209-1400급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 1580톤

승조원 – 30명

추진방식 – 디젤전기

수중 최고속력 – 22노트

항속거리 – 20000km

탐색장비 – DBQS-40 소나 시스템 (수동/능동 탐색소나, 수동 측면탐색소나 포함), FAS 3-1 수동 측면탐색소나, MAS 90 해저지형회피 소나, S 63B 대수상레이더

무장 – 533mm 어뢰발사관 8문 (DM2A4 중어뢰, 하푼 대함미사일 탑재)



건조국 – 독일

초도함 취역 – 2017년

총건조수 – 2척, 2척 건조 중

운용국 – 이집트 (2척, 2척 추가 도입 예정)

히로인 (Heroine)급 (Type 209-1400급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 1415톤

승조원 – 30명

추진방식 – 디젤전기

수중 최고속력 – 22노트

항속거리 – 20000km

탐색장비 – DBQS-40 소나 시스템 (수동/능동 탐색소나, 수동 측면탐색소나 포함), FAS 3-1 수동 측면탐색소나, MAS 90 해저지형회피 소나, S 63B 대수상레이더

무장 – 533mm 어뢰발사관 8문 (DM2A4 중어뢰, 하푼 대함미사일 탑재)



건조국 – 독일

초도함 취역 – 2005년

총건조수 – 3척

운용국 – 남아공 (3척)

프레베제 (Prebeze)/귀르 (Gür )급 (Type 209-1400급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 1450톤

승조원 – 30명

추진방식 – 디젤전기

수중 최고속력 – 22노트

항속거리 – 20000km

탐색장비 – DBQS-21 수동/능동 탐색소나, FAS 3-1 수동 측면탐색소나, TAS-3 견인소나, MAS 83 해저지형회피 소나, S 63B 대수상레이더

무장 – 533mm 어뢰발사관 8문 (타이거피쉬 Mod 2/DM2A4 중어뢰, 하푼 대함미사일 탑재)



건조국 – 독일/터키

초도함 취역 – 1994년 (프레베제급), 2003년 (귀르급)

총건조수 – 4척 (프레베제급), 4척 (귀르급)

운용국 – 터키 (8척)

쉬슈마 (Shishumar)급 (Type 209-1500급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 1850톤

승조원 – 36명

추진방식 – 디젤전기

수중 최고속력 – 22.5노트

항속거리 – 20000km

탐색장비 – DSUV 22 수동/능동 탐색소나, DUUX 5 수동 측면탐색소나, DRUA Calypso IV 대수상레이더

무장 – 533mm 어뢰발사관 8문 (SUT Mod 1중어뢰, 하푼 대함미사일 탑재)



건조국 – 독일/인도

초도함 취역 – 1986년

총건조수 – 4척

운용국 – 인도 (4척)



파파니콜리스 (Papanikolis)급 (Type 214급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 1860톤

승조원 – 27명

추진방식 – 디젤전기 AIP

수중 최고속력 – 20노트

항속거리 – 19300km

탐색장비 – DBQS-40 소나 시스템 (수동/능동 탐색소나, 수동 측면탐색소나 포함), TAS 90 견인소나, FMS 53 해저지형회피 소나, Sphynx 대수상레이더

무장 – 533mm 어뢰발사관 8문 (SUT Mod 4중어뢰, 하푼 대함미사일 탑재)



건조국 – 독일/그리스

초도함 취역 – 2010년

총건조수 – 4척

운용국 – 그리스 (4척, 2척 추가 도입 계획)

손원일급 (Type 214급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 1860톤

승조원 – 27명

추진방식 – 디젤전기 AIP

수중 최고속력 – 20노트

항속거리 – 19300km

탐색장비 – DBQS-40 소나 시스템 (수동/능동 탐색소나, 수동 측면탐색소나 포함), TAS 90 견인소나, FMS 52 해저지형회피 소나, Sphynx 대수상레이더

무장 – 533mm 어뢰발사관 8문 (백상어 중어뢰, 하푼 대함미사일, 현무 3 순항미사일 탑재)



건조국 – 독일/대한민국

초도함 취역 – 2007년

총건조수 – 7척, 2척 진수

운용국 – 대한민국 (7척, 총 9척 취역 예정)



트리덴테 (Tridente)급 (Type 214급 파생)



형식 – 공격잠수함 (SS)

수중배수량 – 1860톤

승조원 – 27명

추진방식 – 디젤전기 AIP

수중 최고속력 – 20노트

항속거리 – 19300km

탐색장비 – DBQS-40 소나 시스템 (수동/능동 탐색소나, 수동 측면탐색소나 포함), TAS 90 견인소나, FMS 52 해저지형회피 소나, Type 1007 대수상레이더

무장 – 533mm 어뢰발사관 8문 (백상어 중어뢰, 하푼 대함미사일, 현무 3 순항미사일 탑재)



건조국 – 독일

초도함 취역 – 2010년

총건조수 – 2척

운용국 – 포르투갈 (2척)
